دیتیل فریم لس؛ راهنمای کامل جزئیات اجرایی نمای شیشه‌ای

دیتیل فریم لس یکی از مهم‌ترین بخش‌های طراحی و اجرای نمای شیشه‌ای مدرن است که جزئیات اتصال شیشه، پروفیل آلومینیومی، زیرسازی، آب‌بندی و انتقال بار را مشخص می‌کند. در این سیستم، ظاهر یکپارچه و بدون قاب قابل مشاهده، نتیجه طراحی دقیق اجزای پنهان پشت شیشه است. انتخاب صحیح نوع شیشه، اتصالات، سیلانت، گسکت و پروفیل باید متناسب با شرایط پروژه، ابعاد پنل‌ها، بار باد و شرایط اقلیمی انجام شود. بررسی مقاطع افقی و عمودی، جزئیات اتصال به سازه و استفاده از دیتیل‌های استاندارد کارخانه‌ای نیز نقش مهمی در کیفیت نهایی نما دارد. اجرای اصولی این جزئیات می‌تواند علاوه بر افزایش زیبایی، دوام، ایمنی و عملکرد مناسب نمای فریم لس را نیز تضمین کند

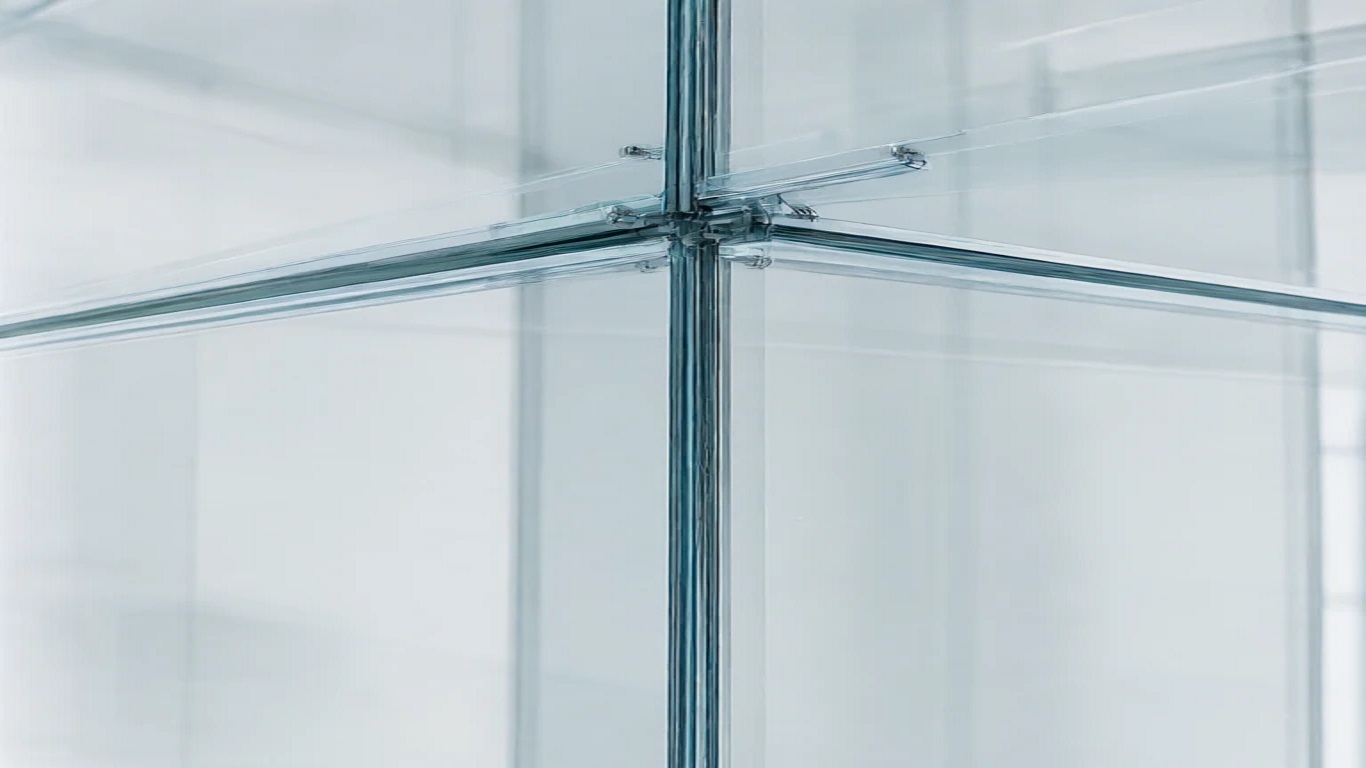

دیتیل فریم لس؛ راهنمای کامل جزئیات اجرایی نمای شیشه‌ای

نمای فریم لس یکی از روش‌های مدرن اجرای نمای شیشه‌ای است که با کاهش دید پروفیل‌های آلومینیومی، سطحی یکپارچه، شفاف و مینیمال ایجاد می‌کند. در این سیستم، کیفیت طراحی و اجرای جزئیات اتصال شیشه اهمیت بسیار زیادی دارد؛ زیرا زیبایی نهایی نما فقط به شیشه وابسته نیست و به نحوه قرارگیری شیشه، زیرسازی، پروفیل نگهدارنده، درزها، آب‌بندی و انتقال بار نیز ارتباط دارد. به همین دلیل بررسی دیتیل فریم لس پیش از شروع ساخت و اجرا ضروری است.

در منابع تخصصی خارجی، سیستم‌های Structural Glazing مانند Schüco FWS 50 SG و FWS 60 SG نمونه‌هایی از راهکارهایی هستند که امکان ایجاد نمای تمام‌شیشه‌ای با ظاهر Flush یا نیمه‌ساختاری را فراهم می‌کنند. این سیستم‌ها برای شیشه‌های بزرگ و حتی شیشه‌های عایق دوجداره طراحی شده‌اند و در طراحی آن‌ها جزئیات اتصال و آب‌بندی نقش مهمی دارد

🏗️ دیتیل فریم لس چیست و چه نقشی در نمای ساختمان دارد؟

دیتیل فریم لس در واقع نقشه و جزئیات فنی مربوط به نحوه اتصال اجزای نمای شیشه‌ای بدون نمایش گسترده قاب‌های آلومینیومی است. در این جزئیات، محل اتصال شیشه به سازه، نوع پروفیل، نشیمن شیشه، فاصله بین پنل‌ها، درزهای آب‌بندی، اتصالات مکانیکی و مسیر انتقال نیرو مشخص می‌شود.

در یک Frameless Glazing Detail صحیح، ظاهر مینیمال نما باید در کنار عملکرد فنی حفظ شود. بنابراین طراح نمی‌تواند فقط به زیبایی سطح شیشه توجه کند. وزن شیشه، فشار باد، تغییرات دمایی، حرکات سازه و شرایط آب‌وهوایی باید در طراحی سیستم لحاظ شوند.

به همین دلیل دیتیل فریم لس را باید بخشی از طراحی مهندسی نما دانست، نه صرفاً یک نقشه معماری برای نمایش ظاهر ساختمان

🔍 اجزای اصلی در دیتیل فریم لس کدام‌اند؟

در طراحی Frameless Glazing Detail معمولاً چند جزء اصلی در کنار یکدیگر قرار می‌گیرند. شیشه مهم‌ترین بخش قابل مشاهده است، اما پشت این سطح شفاف، مجموعه‌ای از پروفیل‌های آلومینیومی، اتصالات، لاستیک‌ها، لقمه‌ها، نوارهای آب‌بندی و در صورت استفاده از Structural Glazing، چسب یا سیلیکون سازه‌ای قرار دارد.

انتخاب نوع شیشه باید بر اساس ابعاد پنل، بارهای واردشده و نیازهای حرارتی و صوتی انجام شود. در سیستم‌های تخصصی مانند FWS 50 SG و FWS 60 SG، امکان استفاده از شیشه‌های عایق دوجداره و ایجاد نمای تمام‌شیشه‌ای با عرض دید کم فراهم شده است. Schüco برای FWS 50 SG عرض نمای ظاهری ۵۰ میلی‌متر و برای FWS 60 SG عرض ۶۰ میلی‌متر را معرفی می‌کند.

در کنار شیشه، زیرسازی آلومینیومی باید ظرفیت لازم برای تحمل بار و انتقال نیرو به سازه اصلی ساختمان را داشته باشد. نوع اتصال نیز بسته به سیستم می‌تواند متفاوت باشد

🧩 تفاوت Structural Glazing و نمای فریم لس در جزئیات اجرایی

یکی از نکات مهم در مطالعه Frameless Glazing Detail توجه به تفاوت میان ظاهر فریم لس و روش واقعی نگهداری شیشه است. نمایی که از بیرون بدون قاب قابل مشاهده به نظر می‌رسد، الزاماً به این معنا نیست که هیچ پروفیل یا اتصال نگهدارنده‌ای در پشت شیشه وجود ندارد.

در Structural Glazing، بخش قابل توجهی از نگهداری و انتقال نیرو در پشت سطح شیشه انجام می‌شود و اتصال شیشه می‌تواند با سیستم‌های مخصوص چسبندگی سازه‌ای یا راهکارهای ترکیبی انجام گیرد. برای نمونه، Schüco FWS 50 SG امکان ایجاد نمای تمام‌شیشه‌ای Flush و Semi-Structural را ارائه می‌کند و برای درزهای باریک بین شیشه‌ها نیز روش‌های Wet-Sealed و Dry-Glazed معرفی شده است.

بنابراین هنگام تهیه دیتیل باید میان «ظاهر بدون قاب» و «سیستم سازه‌ای پشت شیشه» تفاوت قائل شد. این موضوع در محاسبات، انتخاب متریال و اجرای صحیح نما اهمیت زیادی دارد

💧 آب‌بندی و کنترل نفوذ آب در دیتیل فریم لس

آب‌بندی یکی از حساس‌ترین بخش‌های Frameless Glazing Detail است. حتی اگر نمای شیشه‌ای از نظر ظاهری کاملاً زیبا اجرا شود، ضعف در آب‌بندی می‌تواند به نفوذ آب، آسیب به درزها، کاهش عملکرد عایق و ایجاد مشکلات نگهداری منجر شود.

در طراحی جزئیات باید مسیر حرکت احتمالی آب و نحوه خروج آن از سیستم مشخص باشد. محل برخورد شیشه‌ها، درزهای عمودی و افقی، اتصال قاب به سازه و نقاط تغییر جهت باید با دقت بررسی شوند.

در سیستم‌های فنی مدرن، آب‌بندی می‌تواند با گسکت، نوارهای مخصوص، سیلانت یا ترکیبی از روش‌های خشک و تر انجام شود. Schüco در FWS 50 SG امکان استفاده از درزهای باریک با آب‌بندی Wet یا Dry را مطرح می‌کند. این موضوع نشان می‌دهد که نوع آب‌بندی باید از مرحله طراحی در دیتیل لحاظ شود و نباید به زمان اجرا موکول شود.

📐 بررسی دیتیل افقی و عمودی نمای فریم لس

برای طراحی یک Frameless Glazing Detail کامل، معمولاً باید حداقل مقطع افقی و عمودی نما به‌صورت جداگانه بررسی شود. در مقطع عمودی، نحوه اتصال شیشه به طبقات، انتقال بار، محل درزها، اتصال به کف یا سقف و جزئیات آب‌بندی اهمیت دارد.

در مقطع افقی نیز باید محل اتصال پنل‌های شیشه‌ای، پروفیل‌های کناری، فاصله بین شیشه‌ها و نحوه کنترل نفوذ هوا و آب مشخص شود. این دو مقطع در کنار دیتیل‌های گوشه، اتصال به دیوار و محل بازشوها، تصویر کامل‌تری از سیستم اجرایی ایجاد می‌کنند.

در سیستم‌های یونیتایز نیز جزئیات می‌تواند پیچیده‌تر شود. برای نمونه، Schüco AF UDC 80 SG یک سیستم یونیتایز با ظاهر تمام‌شیشه‌ای است که گزینه‌هایی مانند اتصال مستقیم، اتصال با پروفیل آداپتور و استفاده از Glass Replacement Frame را ارائه می‌کند.

🏢 اهمیت فایل‌های CAD و دیتیل‌های کارخانه‌ای در اجرای نما

استفاده از دیتیل‌های استاندارد کارخانه‌ای می‌تواند احتمال خطای طراحی و اجرا را کاهش دهد. شرکت‌هایی مانند Kawneer مجموعه‌ای از Architectural Detail Manuals را برای سیستم‌های مختلف منتشر کرده‌اند که شامل جزئیات سیستم، اطلاعات حرارتی و سازه‌ای، مشخصات عملکردی، فایل‌های CAD و مدل‌های سه‌بعدی است.

برای نمونه، سیستم ۲۵۰۰ UT Unitwall شرکت Kawneer یک سیستم یونیتایز است که گزینه‌های Structural Silicone Glazing و Structural Glazing Tape را نیز ارائه می‌کند. این شرکت برای آن Architectural Detail Manual و فایل‌های مختلف طراحی و دیتیل ارائه کرده است.

وجود چنین مستنداتی برای طراح و مجری اهمیت زیادی دارد؛ زیرا ابعاد، نحوه اتصال و عملکرد یک سیستم اختصاصی را می‌توان پیش از ساخت بررسی کرد. در پروژه‌های حرفه‌ای، استفاده از دیتیل‌های کارخانه‌ای در کنار محاسبات مهندسی پروژه، مسیر طراحی و اجرای نما را دقیق‌تر می‌کند

🏆 جمع‌بندی؛ چرا طراحی دقیق دیتیل فریم لس اهمیت دارد؟

یک Frameless Glazing Detail مناسب باید میان زیبایی، ایمنی، عملکرد حرارتی، آب‌بندی، انتقال بار و قابلیت اجرا تعادل ایجاد کند. ظاهر ساده نمای فریم لس در واقع حاصل مجموعه‌ای از جزئیات مهندسی دقیق در پشت سطح شیشه است.

در طراحی چنین نمایی باید نوع شیشه، ابعاد پنل‌ها، پروفیل آلومینیومی، اتصالات، سیلانت، گسکت، درزهای افقی و عمودی، اتصال به سازه و شرایط حرکتی ساختمان هم‌زمان بررسی شوند. سیستم‌های Schüco و Kawneer نیز نشان می‌دهند که برای دستیابی به نمای تمام‌شیشه‌ای می‌توان از روش‌های مختلف Structural Glazing، Unitized و اتصالات تخصصی استفاده کرد.

اگر هدف پروژه، اجرای یک نمای شیشه‌ای مدرن، دقیق و بادوام باشد، تهیه دیتیل اختصاصی متناسب با ابعاد ساختمان و شرایط پروژه اهمیت زیادی دارد. ولید آلومینیوم می‌تواند در زمینه طراحی و اجرای سیستم‌های آلومینیومی و نمای شیشه‌ای، متناسب با نیاز پروژه، راهکار فنی ارائه کند.

برای دریافت مشاوره درباره طراحی و اجرای نمای فریم لس و بررسی جزئیات اجرایی پروژه، می‌توانید با آقای مهندس سعید دادفر به شماره ۰۹۱۲۳۶۳۵۷۸۶ تماس بگیرید.

دیتیل فریم لس تنها یک جزئیات ترسیمی در نقشه‌های معماری نیست؛ بلکه مجموعه‌ای از راهکارهای فنی برای ایجاد نمایی شفاف، ایمن، بادوام و هماهنگ با معماری مدرن است. بررسی دقیق اتصال شیشه، پروفیل‌های آلومینیومی، زیرسازی، درزها، آب‌بندی و روش‌های Structural Glazing نشان می‌دهد که کیفیت اجرای این نما تا حد زیادی به طراحی صحیح جزئیات وابسته است.

از سوی دیگر، انتخاب روش مناسب برای نگهداری و اتصال شیشه باید بر اساس ابعاد پروژه، شرایط اقلیمی، بارهای وارده، الزامات فنی و ظاهر موردنظر انجام شود. به همین دلیل، پیش از انتخاب قطعات و آغاز عملیات اجرایی، آشنایی با سیستم اجرای نمای فریم‌لس و تفاوت روش‌های مختلف آن می‌تواند به تصمیم‌گیری دقیق‌تر و کاهش خطاهای اجرایی کمک کند.

در نهایت، زمانی می‌توان از زیبایی و عملکرد واقعی نمای فریم لس بهره برد که طراحی، محاسبات، انتخاب متریال و اجرای جزئیات در یک فرآیند هماهنگ انجام شوند. برای آشنایی بیشتر با روش‌های مختلف اجرا، ساختار سیستم‌ها، مزایا، محدودیت‌ها و نکات تخصصی این نوع نما، مطالعه راهنمای سیستم اجرای نمای فریم‌لس؛ راهنمای جامع تحول در معماری مدرن و لوکس می‌تواند ادامه مناسبی برای این مطلب باشد.

سوالات متداول درباره ی دیتیل فریم لس (FAQ)

۱. دیتیل فریم لس چیست؟

دیتیل فریم لس مجموعه نقشه‌ها و جزئیات فنی مربوط به نحوه اتصال شیشه، پروفیل آلومینیومی، زیرسازی، اتصالات و سیستم آب‌بندی در نمای شیشه‌ای فریم لس است

۲. مهم‌ترین اجزای دیتیل فریم لس کدام‌اند؟

شیشه، پروفیل‌های آلومینیومی، اتصالات مکانیکی، گسکت، سیلانت، لقمه‌های نگهدارنده، زیرسازی و سیستم‌های آب‌بندی از مهم‌ترین اجزای این دیتیل هستند

۳. آیا نمای فریم لس کاملاً بدون پروفیل اجرا می‌شود؟

خیر. در نمای فریم لس معمولاً پروفیل و زیرسازی در پشت شیشه قرار می‌گیرند و از نمای بیرونی کمتر دیده می‌شوند. همین موضوع باعث ایجاد ظاهر یکپارچه و مینیمال می‌شود

۴. تفاوت Structural Glazing با نمای فریم لس چیست؟

Structural Glazing یکی از روش‌های فنی برای ایجاد نمای شیشه‌ای با قاب قابل مشاهده کم یا پنهان است. در این روش، شیشه با استفاده از سیستم‌های مهندسی‌شده و اتصالات مناسب به سازه یا زیرسازی متصل می‌شود.

۵. چرا آب‌بندی در دیتیل فریم لس اهمیت زیادی دارد؟

آب‌بندی صحیح از نفوذ آب و هوا به پشت نما جلوگیری می‌کند و به افزایش دوام، عملکرد حرارتی و کاهش مشکلات نگهداری ساختمان کمک می‌کند

۶. در طراحی دیتیل فریم لس چه مقاطعی باید بررسی شوند؟

معمولاً مقاطع افقی و عمودی، دیتیل گوشه‌ها، اتصال نما به کف و سقف، محل اتصال به سازه، درزهای بین شیشه‌ها و جزئیات اطراف بازشوها باید بررسی شوند.

۷. آیا می‌توان از شیشه دوجداره در نمای فریم لس استفاده کرد؟

بله، بسته به سیستم انتخابی و طراحی فنی پروژه، امکان استفاده از شیشه‌های عایق دوجداره در برخی سیستم‌های فریم لس و Structural Glazing وجود دارد.

۸. برای اجرای صحیح دیتیل فریم لس چه نکاتی اهمیت بیشتری دارند؟

انتخاب سیستم مناسب، محاسبه بارهای وارده، تعیین ابعاد و ضخامت شیشه، طراحی دقیق اتصالات، آب‌بندی اصولی، کنترل حرکات سازه و استفاده از دیتیل‌های اجرایی معتبر، از مهم‌ترین عوامل اجرای موفق نمای فریم لس هستند.

Frameless Glazing Detail: A Complete Guide to Modern Glass Facades

A Frameless Glazing Detail is a critical part of designing and constructing modern glass façades, defining how glass panels, aluminum profiles, structural connections, sealants, gaskets, and supporting elements work together. Although frameless façades create a clean and continuous architectural appearance, their minimal visual character depends on carefully engineered components hidden behind the glass. Proper detailing must consider glass dimensions, wind loads, structural movement, thermal performance, weather resistance, and the connection between the façade and the main building structure. Horizontal and vertical sections should clearly show glass positioning, support profiles, joints, drainage paths, and sealing methods. Structural glazing systems can also provide flush or semi-structural appearances by transferring much of the supporting function behind the visible glass surface. Selecting suitable materials and using accurate manufacturer details and CAD drawings can reduce construction errors and improve installation quality. Waterproofing is another essential consideration because poorly designed joints may lead to water penetration and long-term maintenance problems. Therefore, a successful Frameless Glazing Detail should balance architectural aesthetics with structural safety, durability, thermal performance, and practical installation requirements. Careful coordination between architectural design, engineering calculations, material selection, and execution is essential for achieving a high-quality modern glass façade that remains functional and visually attractive over time.
